SonoScape HD-650 видеоэндоскопическая система

SonoScape HD-650 — профессиональная видеоэндоскопическая система экспертного уровня для проведения диагностических и терапевтических исследований. Она сочетает визуализацию в сверхвысоком разрешении, интеллектуальную обработку изображения и комплекс специализированных режимов, которые помогают детально оценивать структуру слизистой оболочки, сосудистый рисунок и патологически изменённые участки.

Система оптического захвата на основе технологии CMOS работает совместно с модулем визуализации Ultra-HD и независимым графическим процессором. Интеллектуальные алгоритмы обработки позволяют повышать детализацию изображения, а передача без потерь и вывод в формате 4K+ обеспечивают точное отображение эндоскопической картины на медицинском мониторе.

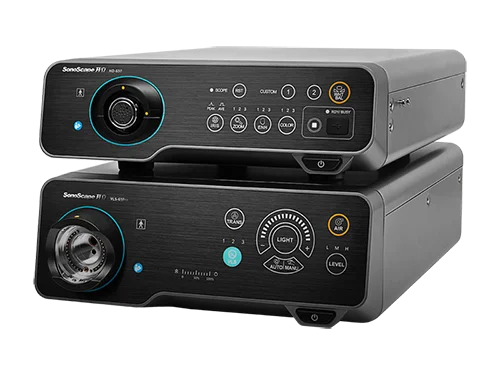

Видеопроцессор HD-650

Видеопроцессор HD-650 обеспечивает получение и интеллектуальную обработку эндоскопического изображения. Независимый графический процессор поддерживает алгоритмы улучшения визуализации, позволяя более подробно отображать структуру тканей и сосудов при различных диагностических задачах.

Система поддерживает несколько специализированных технологий визуализации:

• SRI — технология интеллектуальной обработки, направленная на повышение детализации изображения и более точное отображение структуры тканей;
• ICE — комплексное улучшение яркости, текстуры и цвета с повышением контрастности тканей почти на 100%. Режим улучшает видимость подозрительных образований при рутинных исследованиях;
• SFI — спектрально-фокусированная визуализация с высокой яркостью, структурным и цветовым контрастом. Позволяет сохранять реалистичную цветопередачу слизистой и применяется для идентификации патологических изменений на средних и больших расстояниях;
• VIST — экспертная технология мультиспектральной визуализации, улучшающая различимость сосудов поверхностного и среднего слоёв слизистой оболочки и позволяющая более чётко оценивать границы поражения;
• HCI — гибридная цветная визуализация, улучшающая отображение глубоких кровеносных сосудов и точек кровотечения.

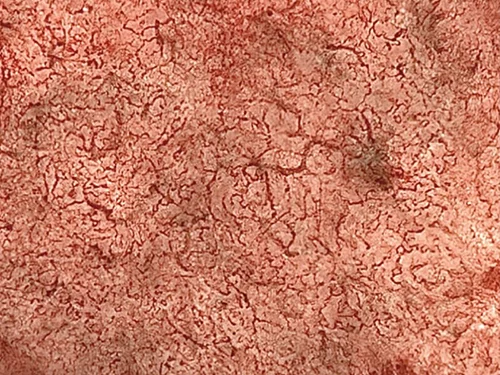

SRI

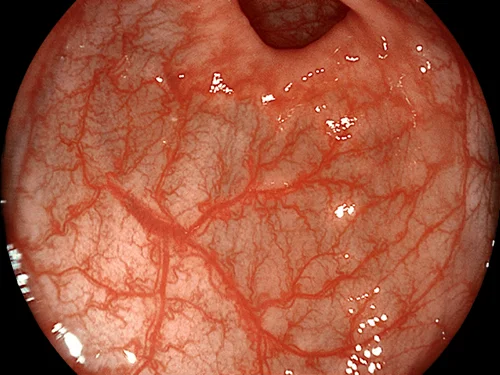

ICE

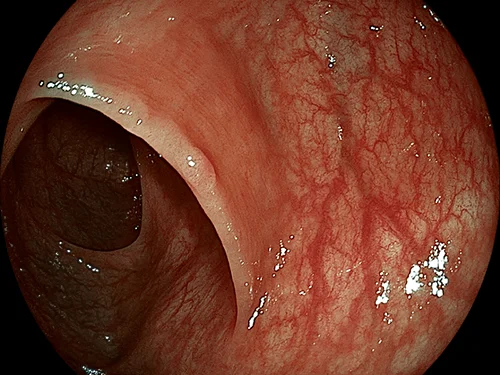

SFI

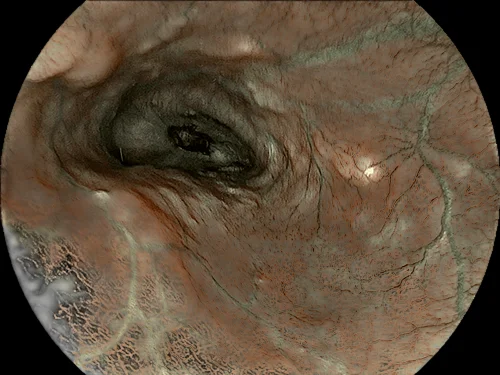

VIST

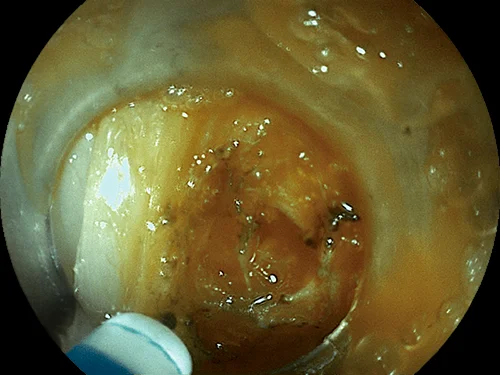

HCI







Мультиволновой источник света

SonoScape HD-650 использует мультиволновой источник света на базе пяти типов светодиодов: сине-фиолетовых, синих, зелёных, янтарных и красных. Такое сочетание формирует эффективный спектр освещения и позволяет использовать различные технологии спектральной и мультиспектральной визуализации.

Различные диапазоны световых волн помогают адаптировать изображение под конкретную диагностическую задачу — от рутинного осмотра слизистой оболочки до оценки сосудистого рисунка, границ патологических участков и источников кровотечения.

Работа с изображениями и данными

SonoScape HD-650 позволяет сохранять и архивировать изображения и другие материалы исследований, вести данные пациентов, а также создавать, редактировать и печатать отчёты. Встроенные возможности работы с данными позволяют организовать результаты эндоскопических исследований в рамках единой системы без необходимости использовать отдельную рабочую станцию.

Видеоэндоскопы

SonoScape HD-650 совместима с гастроскопами и колоноскопами серии 650 для проведения диагностических и терапевтических исследований верхних и нижних отделов желудочно-кишечного тракта. Линейка включает эндоскопы с различной рабочей длиной и диаметром инструментального канала, что позволяет подобрать конфигурацию для разных типов процедур.

Гастроскопы серии имеют поле зрения до 145°, колоноскопы — до 170°, а глубина резкости составляет 2–100 мм. Терапевтические варианты эндоскопов оснащаются увеличенными инструментальными каналами для проведения вмешательств.

Видеогастроскопы

• EG-650: Диаметр дистального конца: 9,1мм; Диаметр рабочего канала: 2,8мм; Рабочая длина: 1050мм
• EG-650T: Диаметр дистального конца: 9,7мм Диаметр рабочего канала: 3,2мм Рабочая длина: 1050мм

Видеоколоноскоп

• EC-650: Диаметр дистального конца: 11,3мм; Диаметр рабочего канала: 3,8мм; Рабочая длина: 1350мм
• EC-650L: Диаметр дистального конца: 11,3мм; Диаметр рабочего канала: 3,8мм; Рабочая длина: 1700мм.
• EC-P650: Диаметр дистального конца: 10,5мм; Диаметр рабочего канала: 3,2мм; Рабочая длина: 1350мм
• EC-P650L: Диаметр дистального конца: 10,5мм; Диаметр рабочего канала: 3,2мм; Рабочая длина: 1700мм.
• EC-650T: Диаметр дистального конца: 11,8мм; Диаметр рабочего канала: 4,2мм; Рабочая длина: 1350мм.
• EC-650TL: Диаметр дистального конца: 11,8мм; Диаметр рабочего канала: 4,2мм; Рабочая длина: 1050мм.

Видеобронхоскоп

• EB-6P17: Диаметр дистального конца: 3,0мм; Диаметр рабочего канала: 4,2мм; Рабочая длина: 600мм.
• EB-6P22: Диаметр дистального конца: 3,5мм; Диаметр рабочего канала: 4,8мм; Рабочая длина: 600мм.

Особенности

SonoScape HD-650 отличается от предшествующих систем расширенной функциональностью и более универсальной конфигурацией. По сравнению с HD-550 количество пикселей формируемого изображения увеличено в четыре раза, что позволяет получать больше визуальной информации при исследовании.

Система оснащена 20-кратным цифровым увеличением и автоматической фокусировкой, что позволяет детально рассматривать выбранные области без дополнительной ручной настройки изображения. Дополнительно предусмотрены режим «картинка в картинке», функция выделения интересующей области и Freeze для фиксации изображения.

Еще одна особенность HD-650 — универсальность применения. Помимо гастроскопов и колоноскопов, система поддерживает подключение бронхоскопов, дуоденоскопов, ларингоскопов, сигмоидоскопов, цистоскопов, энтероскопов и эндоскопов для педиатрических исследований. Благодаря этому одна видеоэндоскопическая система может использоваться для более широкого спектра диагностических и лечебных процедур.

Преимущества SonoScape HD-650

• Визуализация в сверхвысоком разрешении. Система оптического захвата на основе CMOS, модуль Ultra-HD и независимый графический процессор обеспечивают получение и обработку детализированного эндоскопического изображения с передачей без потерь и выводом в формате 4K+.
• Интеллектуальное улучшение изображения. Технология SRI и независимый графический процессор позволяют дополнительно обрабатывать исходные данные и повышать различимость мелких структур, сохраняя естественный характер изображения.
• Комплексное улучшение визуализации. Режим ICE одновременно корректирует яркость, текстуру и цвет, повышает контрастность тканей почти на 100% и улучшает видимость подозрительных образований во время рутинных исследований.
• Спектрально-фокусированная визуализация. SFI обеспечивает высокую яркость, структурный и цветовой контраст, сохраняя реалистичное отображение слизистой оболочки. Технология облегчает идентификацию патологических изменений на средних и больших расстояниях.
• Детальная оценка сосудистого рисунка. Режим VIST использует мультиспектральный подход для улучшения различимости сосудов поверхностного и среднего слоёв слизистой оболочки. Технология также помогает более чётко определять границы поражений.
• Визуализация глубоких сосудов и источников кровотечения. Технология HCI улучшает отображение глубоких кровеносных сосудов и выделяет точки кровотечения, расширяя возможности системы при проведении эндоскопических вмешательств и гемостаза.
• Мультиволновое светодиодное освещение. Сочетание пяти типов светодиодов формирует необходимый спектр для обычной, спектральной и мультиспектральной визуализации, позволяя использовать разные способы отображения тканей в рамках одной эндоскопической системы.
